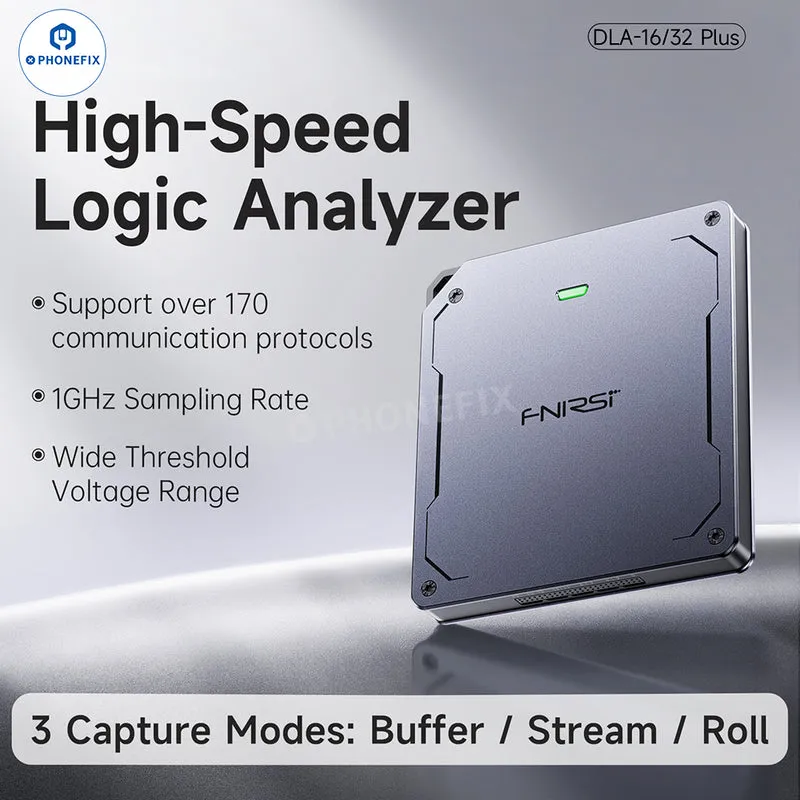

Analyseur logique haute vitesse FNIRSI DLA-16 DLA-32 Plus USB 3.0

Les analyseurs logiques haute vitesse USB 3.0 FNIRSI DLA-16 Plus et DLA-32 Plus sont conçus pour les ingénieurs en systèmes embarqués, les développeurs électroniques et les techniciens de maintenance. Ils offrent une fréquence d'échantillonnage en temps réel de 1 GHz, une mémoire de 4 Gbit et plus de 170 décodeurs de protocoles. Ils sont idéaux pour le débogage de FPGA, de microcontrôleurs et de systèmes embarqués.

Option:

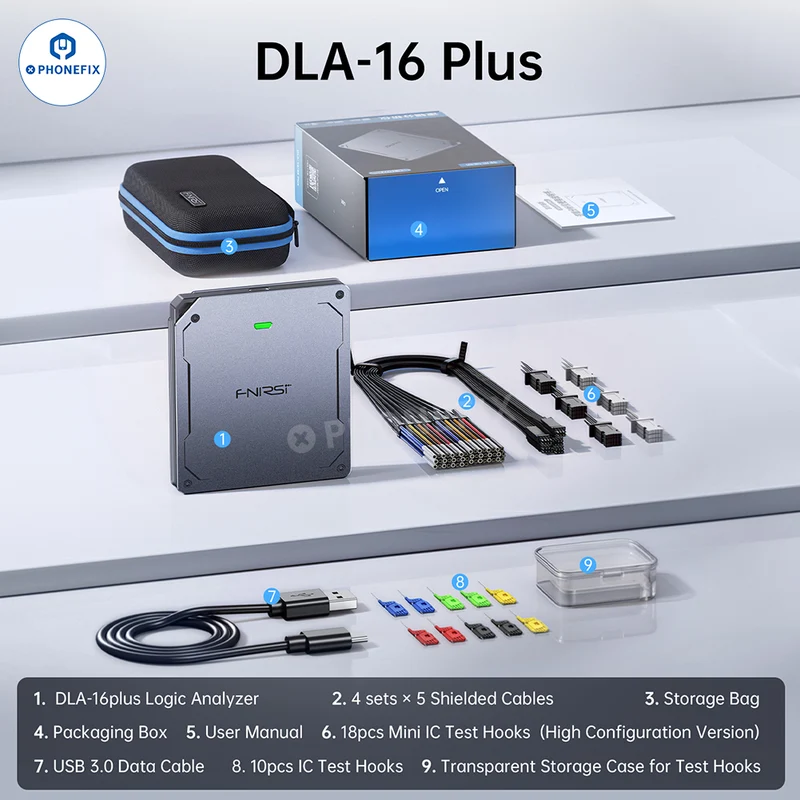

1. DLA-16 Plus : Analyseur logique DLA-16 Plus ×1, 4 jeux de 5 câbles blindés, sac de rangement ×1, boîte d'emballage ×1, manuel d'utilisation ×1, 18 mini-crochets de test pour circuits intégrés (version haute configuration), câble de données USB 3.0 ×1, 10 crochets de test pour circuits intégrés, étui de rangement transparent pour crochets de test ×1

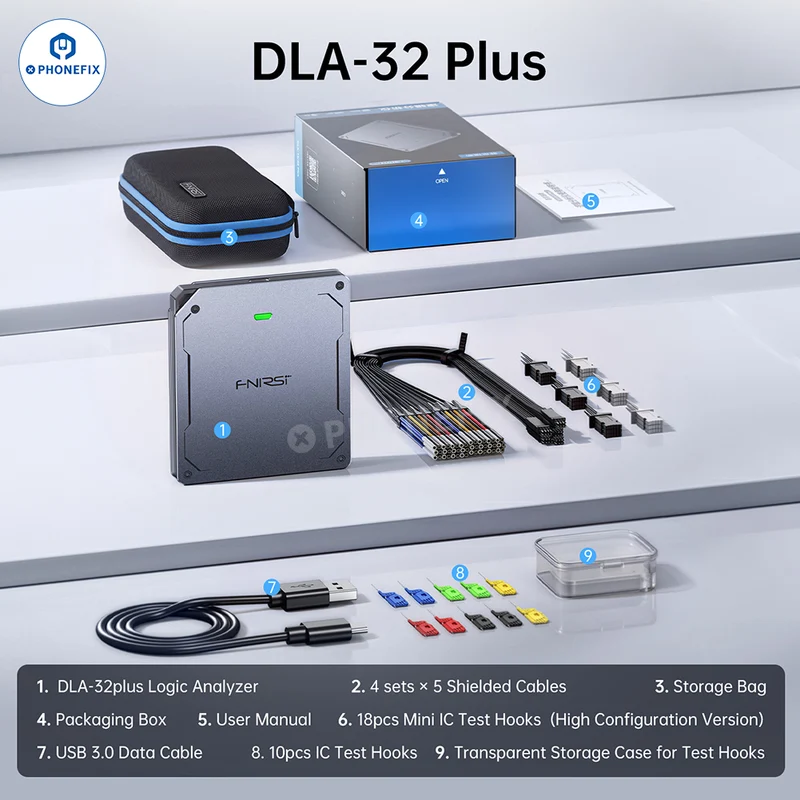

2. DLA-32 Plus : Analyseur logique DLA-32 Plus ×1, 4 jeux de 5 câbles blindés, sac de rangement ×1, boîte d'emballage ×1, manuel d'utilisation ×1, 18 mini-crochets de test pour circuits intégrés (version haute configuration), câble de données USB 3.0 ×1, 10 crochets de test pour circuits intégrés, étui de rangement transparent pour crochets de test ×1

Caractéristiques :

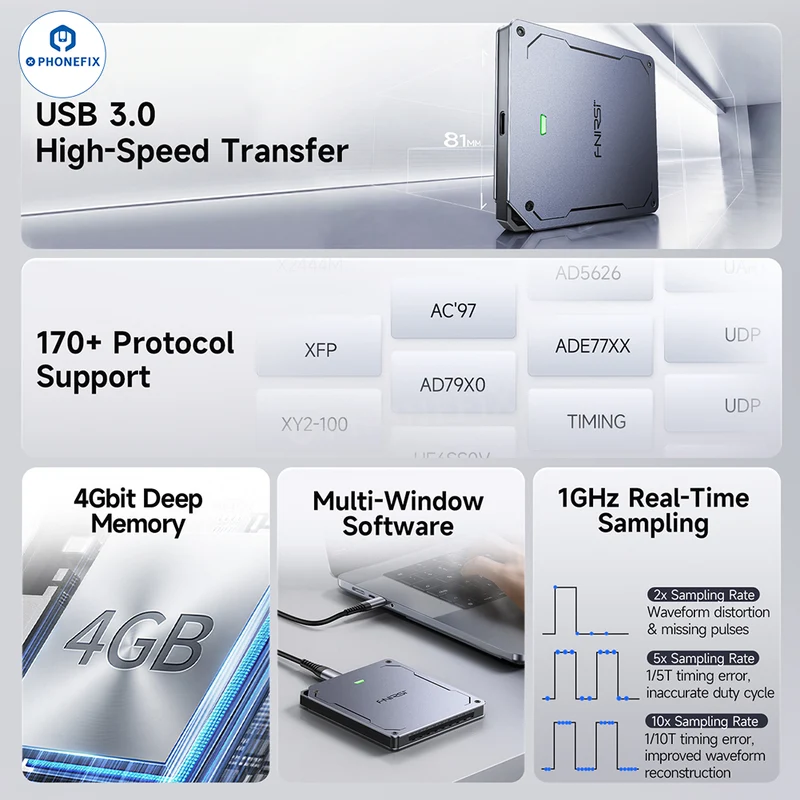

1. Prend en charge plus de 170 protocoles de communication, notamment XFP, AC'97, ADE77XX, AD79X0, TIMING, UDP et bien d'autres, répondant ainsi à divers besoins d'analyse de signaux.

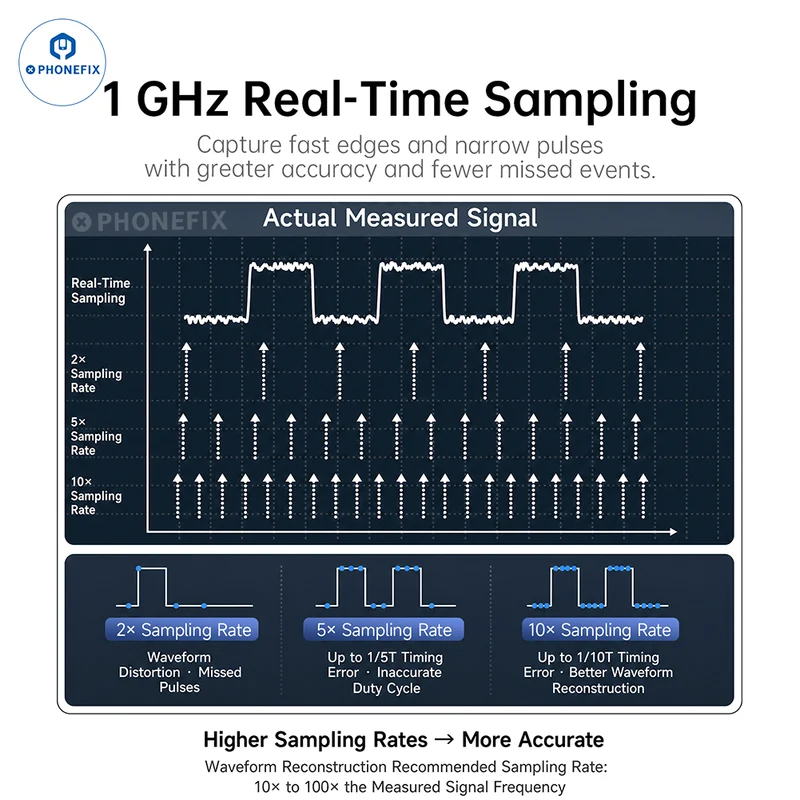

2. Il dispose d'une fréquence d'échantillonnage en temps réel de 1 GHz et d'une large plage de tension de seuil, capturant avec précision les signaux transitoires avec une distorsion de forme d'onde et des impulsions manquantes réduites.

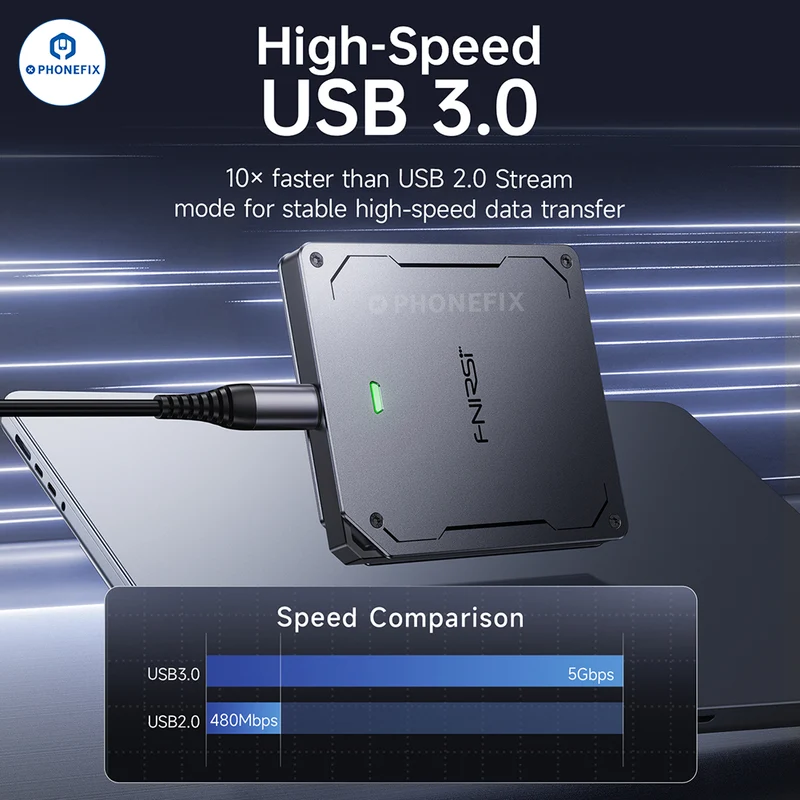

3. Doté d'une interface USB 3.0 haute vitesse offrant des taux de transfert allant jusqu'à 81 Mo/s, assurant un transfert rapide des données vers un ordinateur pour analyse.

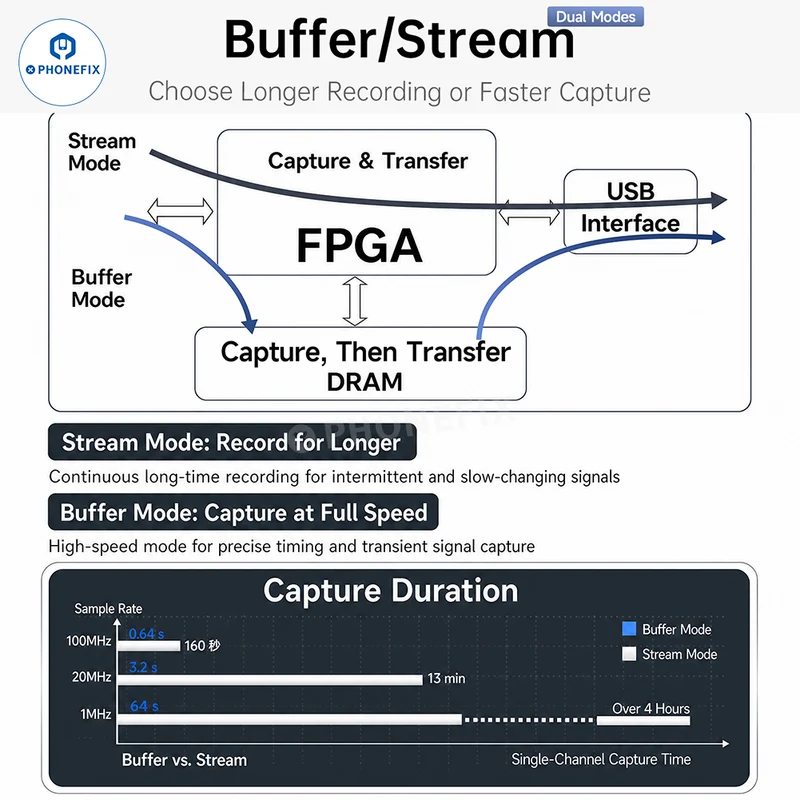

4. Mémoire DRAM intégrée de 4 Gbit et mémoire Flash de 128 Mo, prenant en charge les modes de capture Buffer et Stream. Le mode Buffer capture à pleine vitesse, tandis que le mode Stream permet un enregistrement continu pendant des heures.

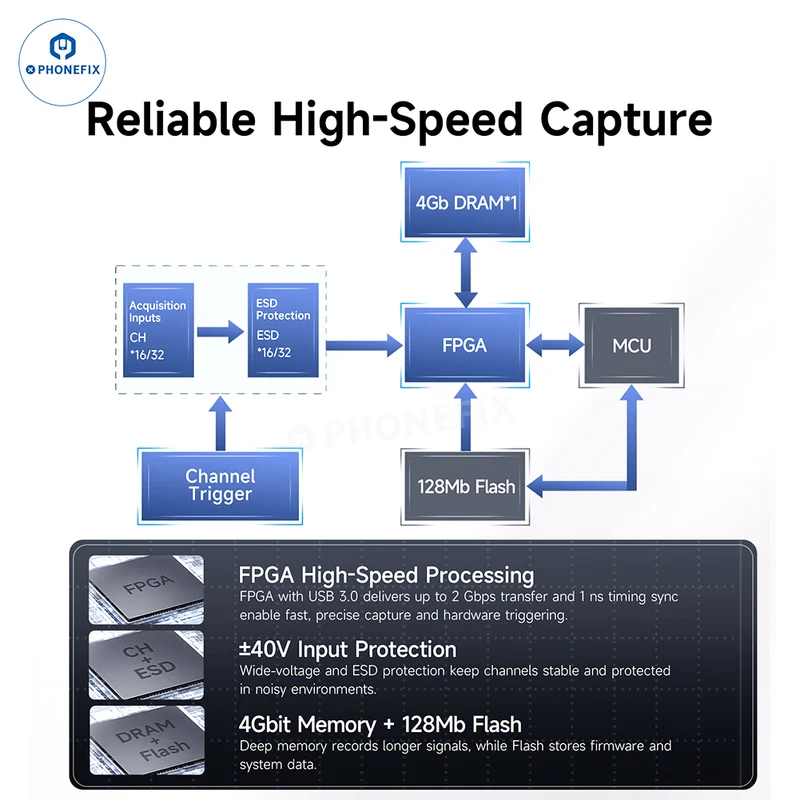

5. Fournit une protection d'entrée ±40V et une protection ESD, combinées à un traitement haute vitesse FPGA pour un transfert de 2 Gbit/s et une synchronisation temporelle de 1 ns, assurant un fonctionnement stable et fiable.
6. DLA-16 Plus : 16 canaux, 1CH/1G, 8CH/1G, 16CH/500M Taux d'échantillonnage maximal (tampon), 1CH/1G, 2CH/1G, 4CH/500M, 8CH/250M, 16CH/125M Taux d'échantillonnage maximal (flux).
7. DLA-32 Plus : 32 canaux, 1CH/1G, 8CH/1G, 16CH/500M, 32CH/250M Fréquence d'échantillonnage (tampon), 1CH/1G, 2CH/1G, 4CH/500M, 8CH/250M, 16CH/125M, 32CH/50M Fréquence d'échantillonnage maximale (flux).

Paramètres du produit:
Marque : PHONEFIX
Modèle : DLA-16 Plus/DLA-32 Plus
Canaux : 16 / 32
Fréquence d'échantillonnage : 1 GHz
Prise en charge des protocoles : plus de 170 protocoles de communication
Interface de transfert : USB 3.0 (jusqu’à 81 Mo/s)
Mémoire : 4 Gbit de DRAM + 128 Mo de mémoire flash
Protection contre les décharges électrostatiques (DES) : ±40 V
Modes de capture : Tampon / Flux / Enregistrement en continu
Synchronisation temporelle : 1 ns
Débit de transfert FPGA : 2 Gbit/s
Dimensions de l'emballage : 198 mm × 126 mm × 68 mm
Poids: 434g
